Accessori

Richiesta l'Offerta Accessori

TS12 Traversa per pareti in acciaio 120

• Rivestita a polvere color rosso
• Momento di inerzia: 728 cm4
• Coppia di resistenza: 121 cm³

N. articolo	Lunghezza	Peso
111-345.050	50 cm	11,7 kg
111-345.075	75 cm	18 kg
111-345.100	100 cm	24,8 kg
111-345.125	125 cm	31,4 kg
111-345.150	150 cm	37,8 kg
111-345.188	187,5 cm	48,4 kg
111-345.200	200 cm	51,6 kg
111-345.250	250 cm	65 kg

TS12 Traversa per pareti in acciaio 120 Tobler SA

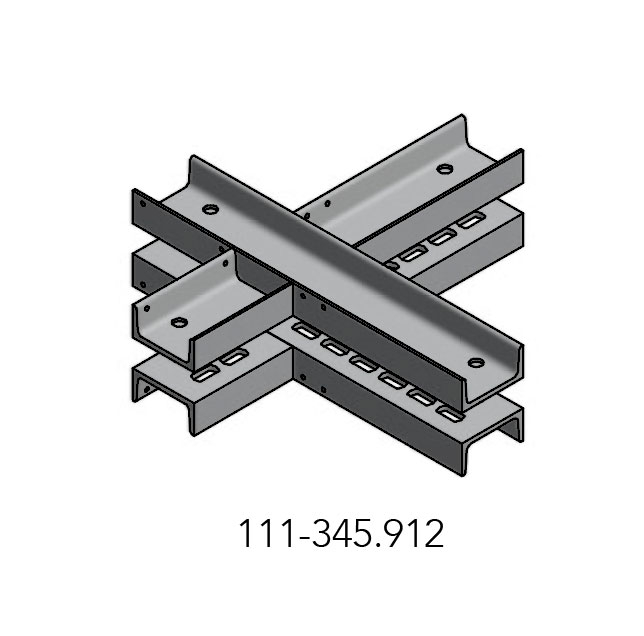

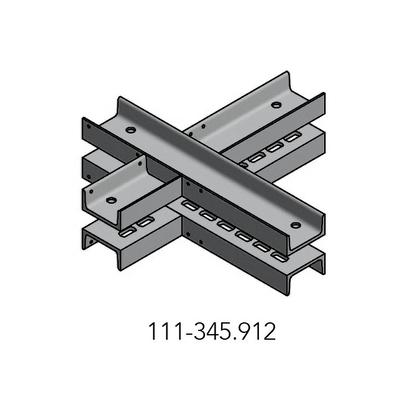

Traversa per angoli interni TS12 120

• Rivestita a polvere color rosso
• Momento di inerzia: 728 cm4
• Coppia di resistenza: 121 cm³

N. articolo	Designazione	Lunghezza	Larghezza	Peso	pz
111-345.911	Traversa angoli interni H16	70 cm	70 cm	29,3 kg
111-345.912	Traversa angoli interni H20	70 cm	70 cm	31,4 kg

Traversa per angoli interni TS12 120 Tobler SA

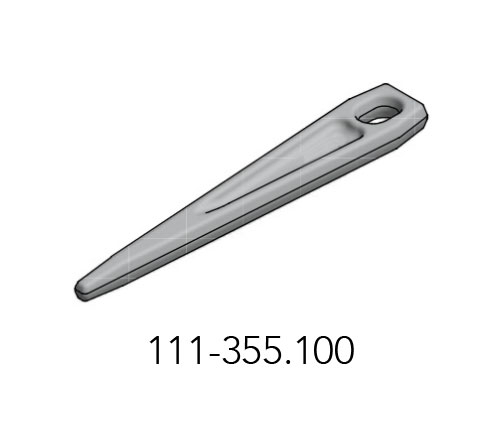

Cuneo TS12

• Zincato
• Per tutte le giuntature e i collegamenti

N. articolo	Lunghezza	Peso	pz
111-355.100	27,7 cm	0,77 kg

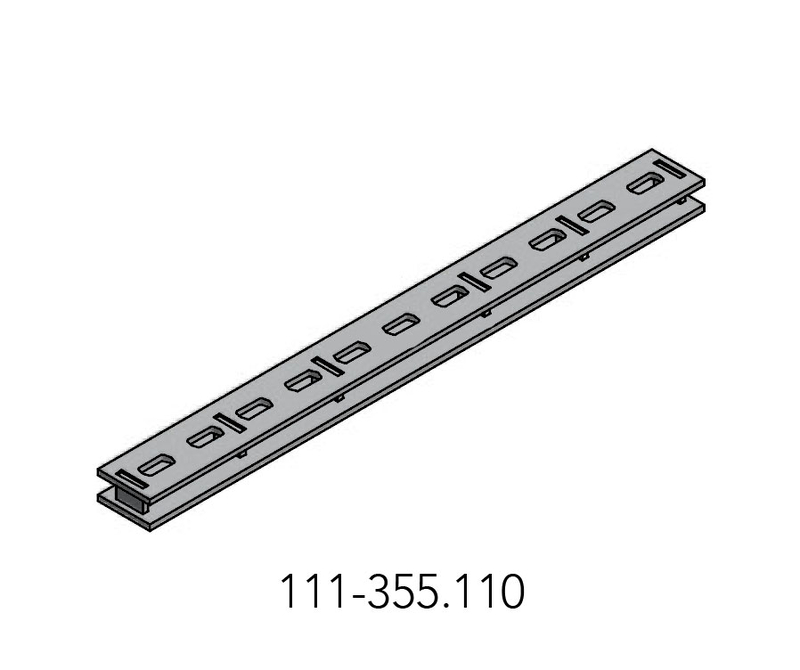

Piastre di collegamento TS12

• Per un collegamento degli elementi privo di trazione e pressione
• Momento di inerzia: 67,7 cm4
• Coppia di resistenza: 15,7 cm3

N. articolo	Designazione	pz
111-355.110	VL 85, zinc.
111-355.120	VL 140, zinc.

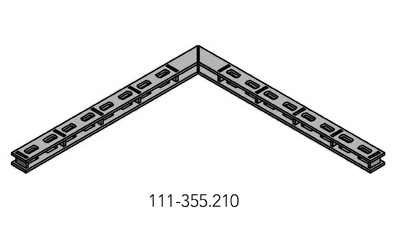

Piastra angolare TS12

• EL 75/75, zincata
• Per un collegamento degli elementi privo di trazione e pressione
• Momento di inerzia: 67,7 cm4
• Coppia di resistenza: 15,7 cm3

N. articolo	Peso	pz
111-355.210	15,1 kg

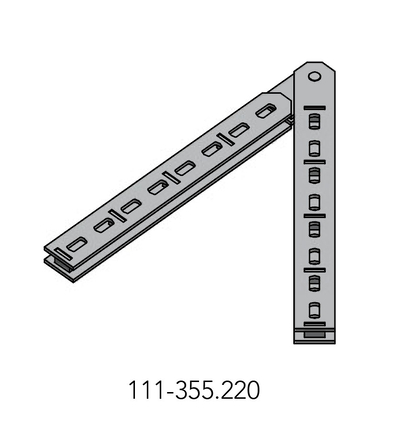

Piastra snodata TS12

• GL 75/75, zincata
• Lunghezza lati: 75 cm
• Momento di inerzia: 67,7 cm4
• Coppia di resistenza: 15,7 cm3

N. articolo	Peso	pz
111-355.220	17 kg

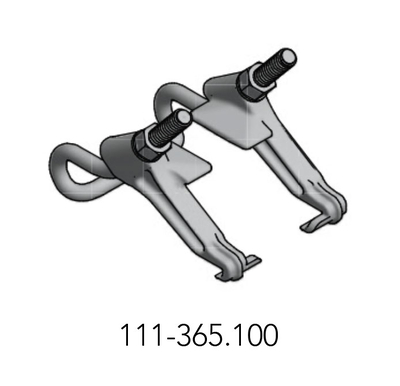

TS12 Bride H20

• Zincato
• Per un collegamento variabile e con accoppiamento di forza tra le travi per casseforme in legno H20 e le traverse per pareti in acciaio TS12 120
• Larghezza chiave: 21 mm

N. articolo	Peso	pz
111-365.100	1,21 kg

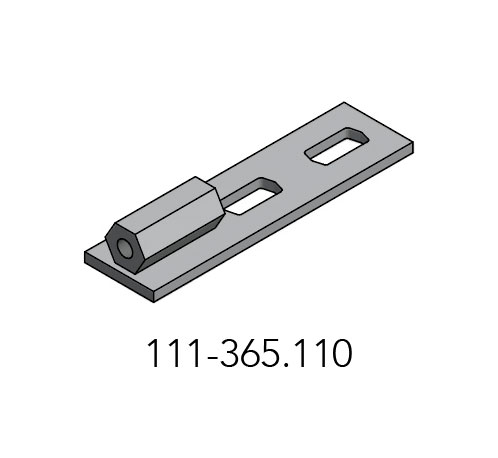

Piastra frontale TS12 SL 15,0

• Zincata
• Forza di trazione consentita: 40 kN

N. articolo	Lunghezza	Peso	pz
111-365.110	22,6 cm	1,24 kg

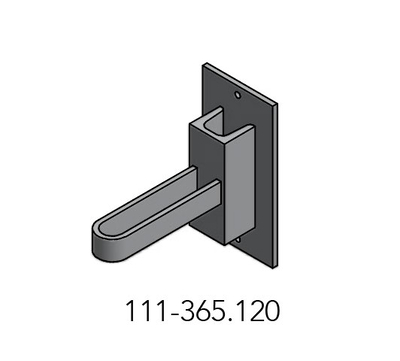

Fermo di ritenuta TS12

• Zincato

N. articolo	Peso	pz
111-365.120	1,21 kg

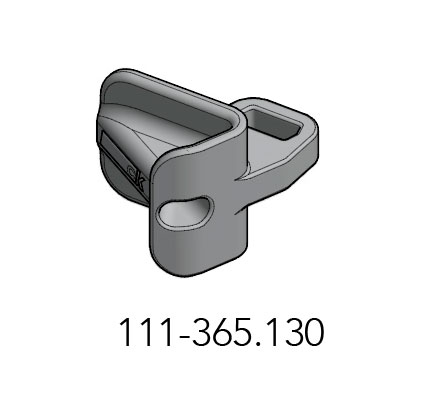

Tenditore angolare TS12

• Zincato

N. articolo	Peso	pz
111-365.130	2,39 kg

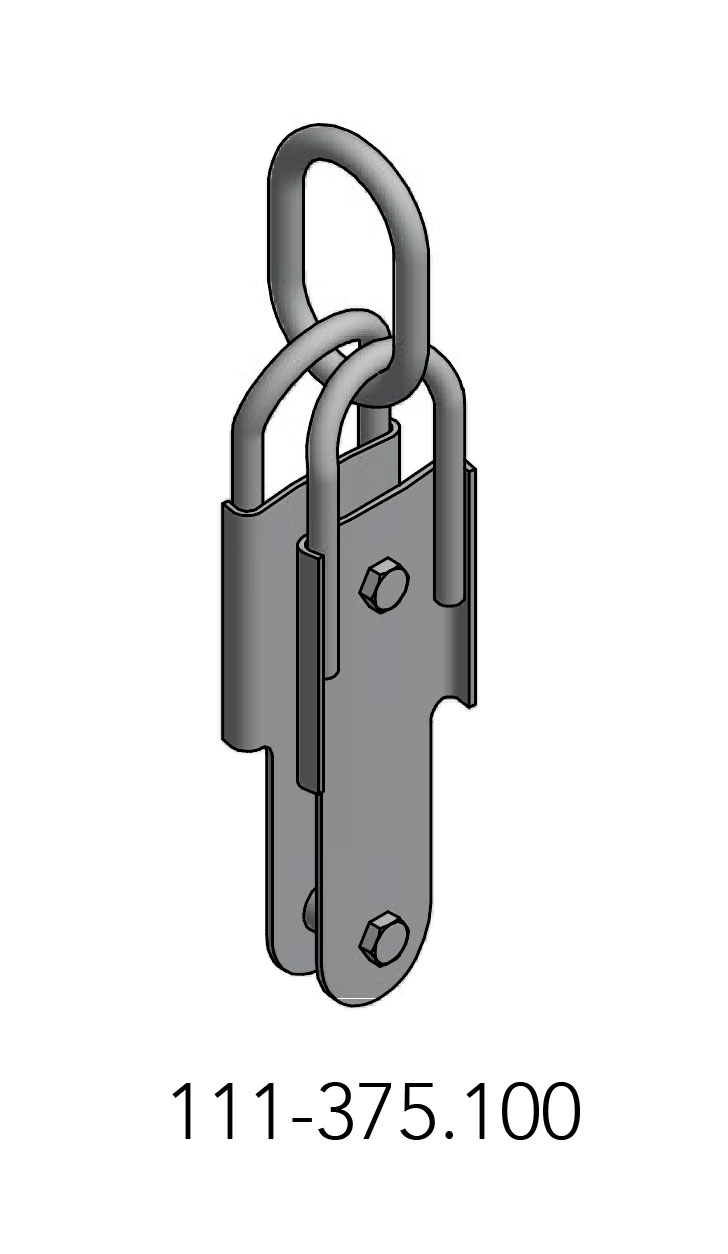

Piastra di sollevamento TS12

• Zincata
• Portata consentita: 8 kN con angolo al vertice di max 30°
• Richiesta tavola di appoggio per trazione trasversale
• Incl. 2 viti esagonali con gambo M16 × 60 mm e 2 dadi di sicurezza per il fissaggio alla trave in legno H20
• Larghezza chiave: 24 mm
• Osservare le istruzioni per l’uso della piastra di sollevamento TS12!

N. articolo	Lunghezza	Peso	pz
111-375.100	39 cm	4,34 kg

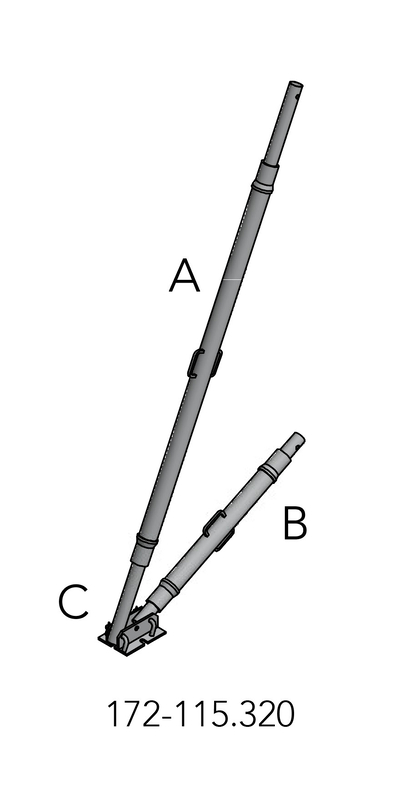

Mensola di messa in opera 320

N. articolo	Designazione	pz
172-115.320	Completa (A + B + C) Verniciata, consegnata ripiegataa, peso: 27,3 kg
172-101.320	A) Puntone di messa in opera TITAN RSK 3 Range estrazione: 180 – 320 cm Carico ammesso a 45° Pressione: 40,00 – 20,60 kN Trazione: 40 kN
172-101.150	B) Puntone di messa in opera TITAN RSK 1 Range estrazione: 90 – 150 cm Carico ammesso a 45° Pressione: 40 kN Trazione: 40 kN
172-105.140	C) Snodo doppio per puntone di messa in opera Incl. 2 spine per inseritrice a pistola Ø = 16 mm

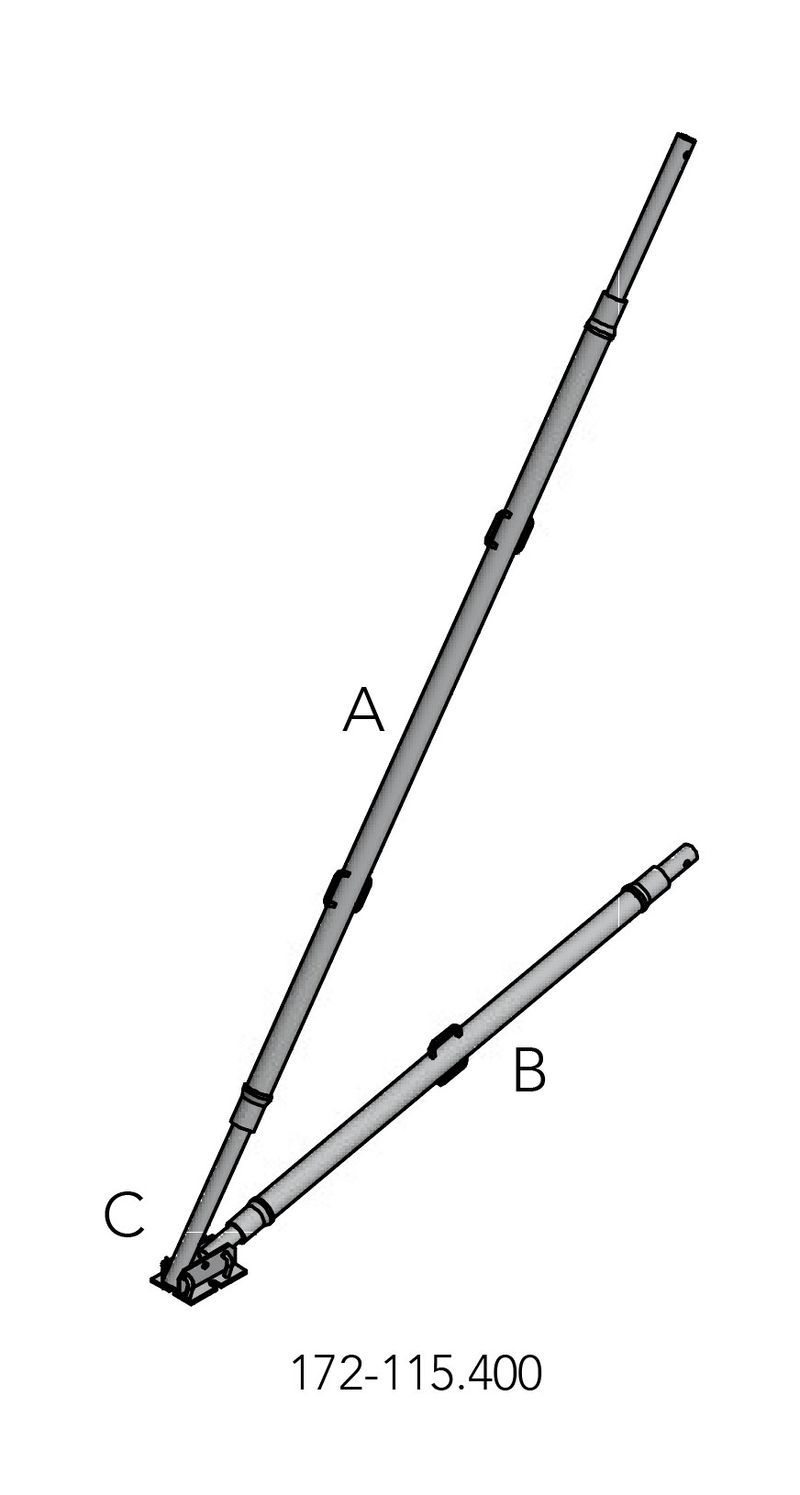

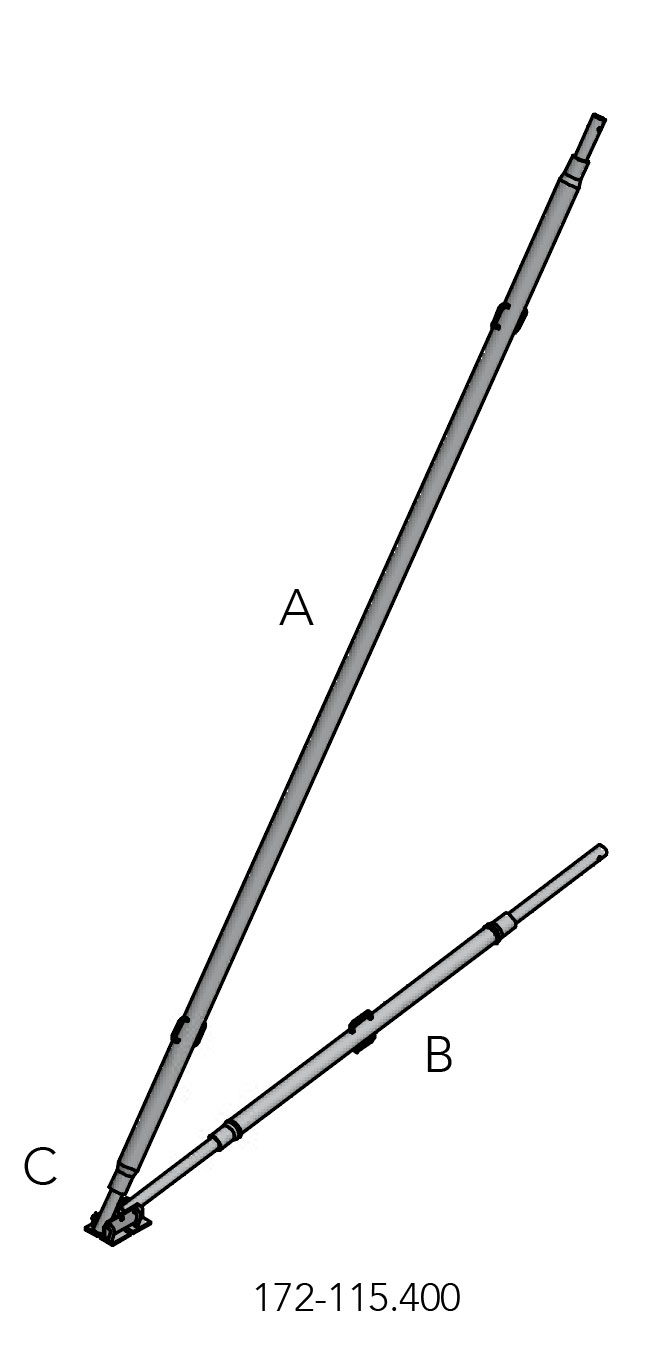

Mensola di messa in opera 400

N. articolo	Designazione	pz
172-115.400	Completa (A + B + C) Verniciata, consegnata ripiegataa, peso: 39,3 kg
172-101.400	A) Puntone di messa in opera TITAN RSK 4 Range estrazione: 260 – 400 cm Carico ammesso a 45° Pressione: 40,00 – 14,60 kN Trazione: 40 kN
172-101.320	B) Puntone di messa in opera TITAN RSK 3 Range estrazione: 180 – 320 cm Carico ammesso a 45° Pressione: 40,00 – 20,60 kN Trazione: 40 kN
172-105.140	C) Snodo doppio per puntone di messa in opera Incl. 2 spine per inseritrice a pistola Ø = 16 mm

Mensola di messa in opera 600

N. articolo	Designazione	pz
172-115.600	Completa (A + B + C) Verniciata, consegnata ripiegataa, peso: 54,5 kg
172-101.600	A) Puntone di messa in opera TITAN RSK 6 Range estrazione: 460 – 600 cm Carico ammesso a 45° Pressione: 24,60 – 12,50 kN Trazione: 40 kN
172-101.320	B) Puntone di messa in opera TITAN RSK 3 Range estrazione 180 – 320 cm Carico ammesso a 45° Pressione: 40,00 – 20,60 kN Trazione: 40 kN
172-105.140	C) Snodo doppio per puntone di messa in opera Incl. 2 spine per inseritrice a pistola Ø = 16 mm

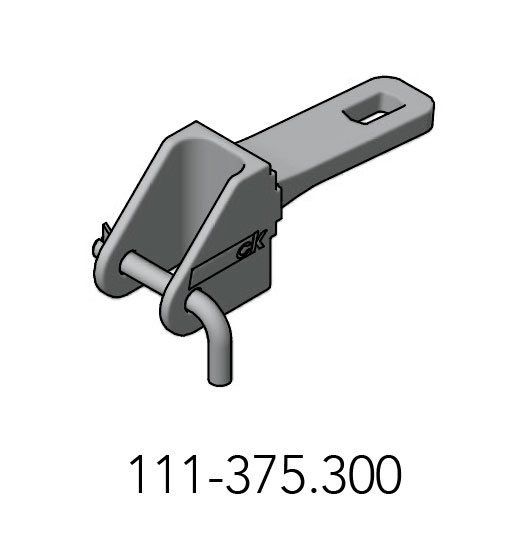

TS12 Terminale puntone di messa in opera R1

• Zincato
• Per un accoppiamento di forza dei puntoni di messa in opera RSK con la traversa per pareti in acciaio TS12 120 incl. 1 spina per inseritrice a pistola Ø = 16 mm

N. articolo	Peso	pz
111-375.300	2,73 kg

TS12 Terminale puntone di messa in opera R1 Tobler SA

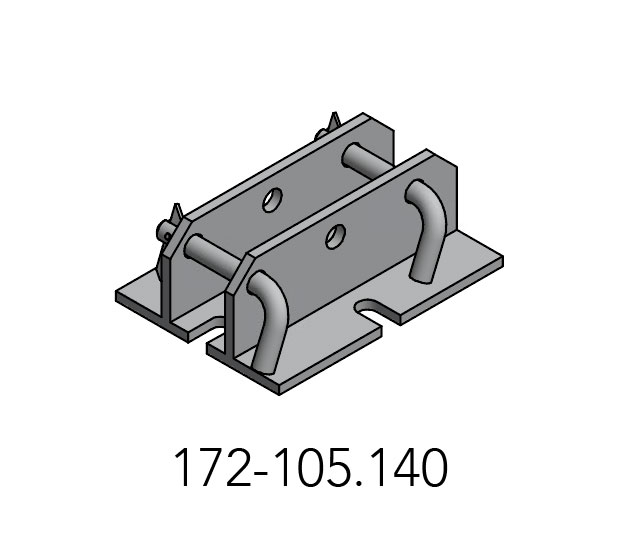

Snodo doppio per puntone di messa in opera

• Zincato
• Per puntoni di messa in opera con sbraccio con battuta di sicurezza incl. 2 spine per inseritrice a pistola Ø = 16 mm

N. articolo	Peso	pz
172-105.140	4 kg

Snodo doppio per puntone di messa in opera Tobler SA

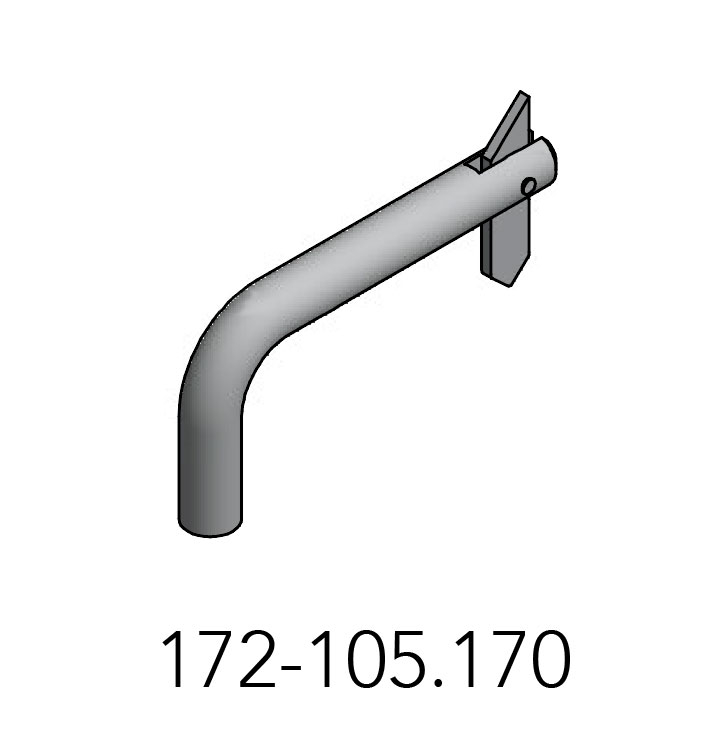

Spine per inseritrice a pistola

• Rivestimento polyseal
• Collegamento a innesto autobloccante per tutti gli snodi

N. articolo	Peso	Diametro Ø	pz
172-105.170	0,24 kg	16 mm

Spine per inseritrice a pistola Tobler SA

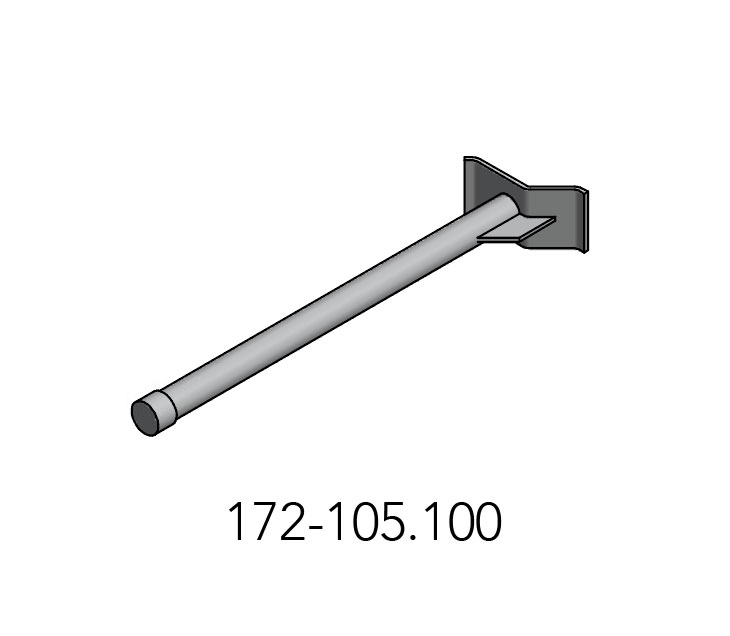

Chiave per barra filettata per puntoni di messa in opera RSK

• Verniciata
• Per puntoni di messa in opera TITAN RSK

N. articolo	Peso	pz
172-105.100	2,6 kg

Chiave per barra filettata per puntoni di messa in opera RSK Tobler SA

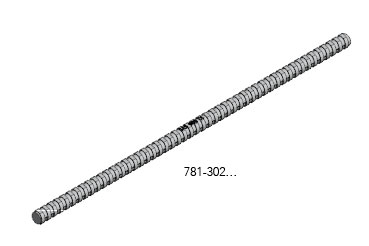

Barre ancoranti 15,0 FA

• Rullate a caldo e saldabili
• Scanalature longitudinali tra le nervature lunghezze disponibili fino a 6 m se zincate o fino a 15 m se non trattate
• Portata consentita: 90 kN secondo DIN 18216
• Carico di rottura: 195 kN
• Forza di trazione consentita con 1,6x sicurezza a prova di carico di rottura: 120 kN

N. articolo	Lunghezza	Peso	Material
781-301.000	per metro lineare	1,44 kg	non trattate
781-302.050	50 cm	0,72 kg	Zincato
781-302.090	90 cm	1,30 kg	Zincato
781-302.125	125 cm	1,80 kg	Zincato
781-302.150	150 cm	2,16 kg	Zincato
781-302.175	175 cm	2,52 kg	Zincato
781-302.200	200 cm	2,88 kg	Zincato

Piastra con giunto sferico 15,0

• Forgiata e zincata galv.
• Con filettatura Dywidag 15,0
• Diametro piattello Ø 120 mm
• Inclinazione max. 10°
• Apertura chiave 27
• Portata consentita: 90 kN secondo DIN 18216

N. articolo	Peso	pz
781-328.120	1,65 kg

Piastra con giunto sferico 15,0 Tobler SA

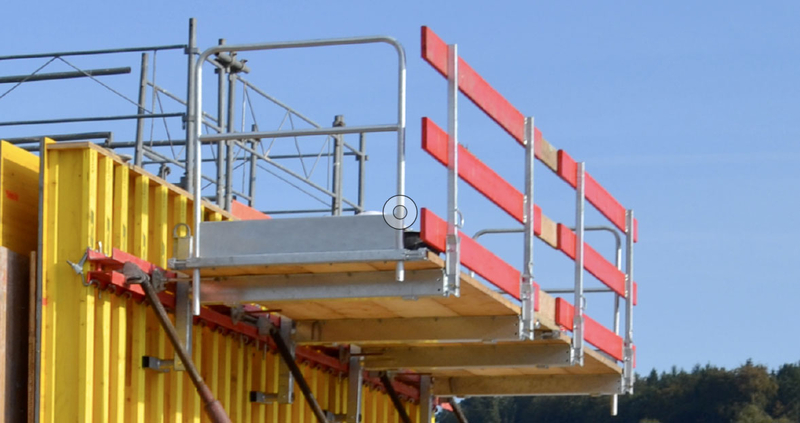

Passerella di getto BKB 120

• La nostra passerella pieghevole di getto è disponibile nelle seguenti varianti: BKB 120/270 Standard, Vario e con botola.
• Larghezza impalcato: 1,20 m
• Carico utile ammesso: 1,50 kN/m²
• Distanza mensole: max 1,50 m
• Scarpetta di sospensione regolabile in altezza

N. articolo	Designazione	pz
118-101.100	BKB 120/270
118-101.110	BKB 120/270 Vario
118-101.120	BKB 120/270 Luke

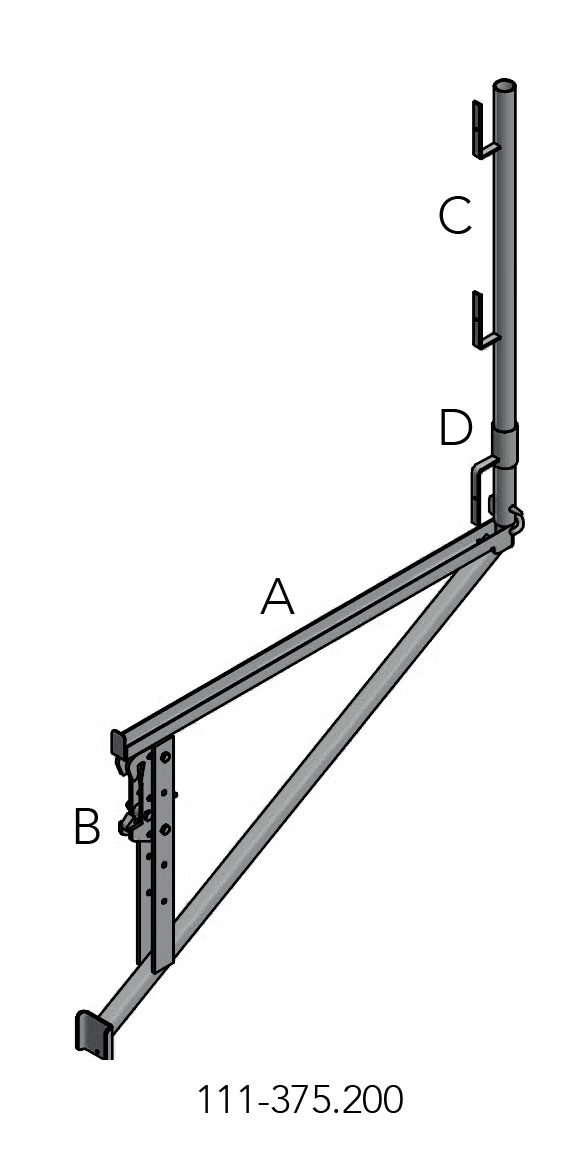

Mensola di getto BK 120

• Zincata
• Peso completo: 22,6 kg

N. articolo	Designazione	pz
111-375.200	Completa (A + B + C)
111-375.204	A) TS12 Mensola di getto BK 120
111-375.205	B) TS12 Scarpetta di sospensione BK 120
111-375.210	C) TS12 Montante parapetto GP 120
511-110.100	D) Spina a innesto Ø = 13mm

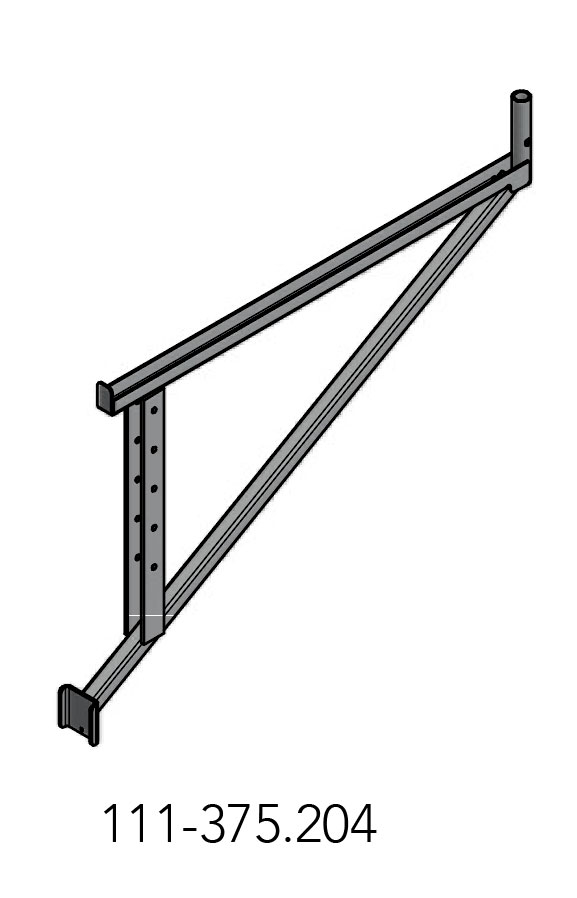

Mensola di getto BK 120 A

N. articolo	Peso	pz
111-375.204	13,9 kg

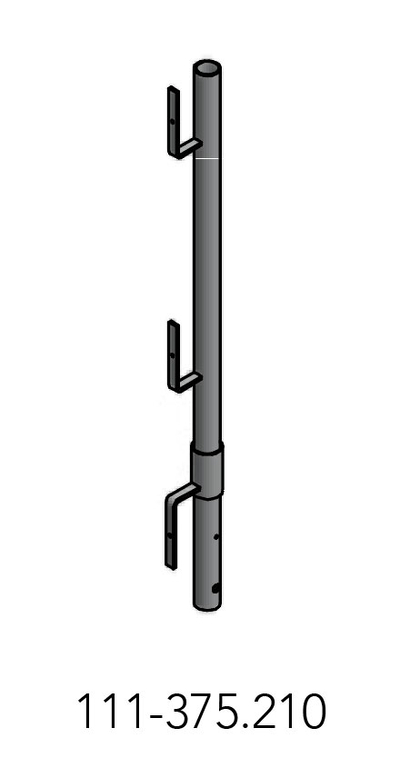

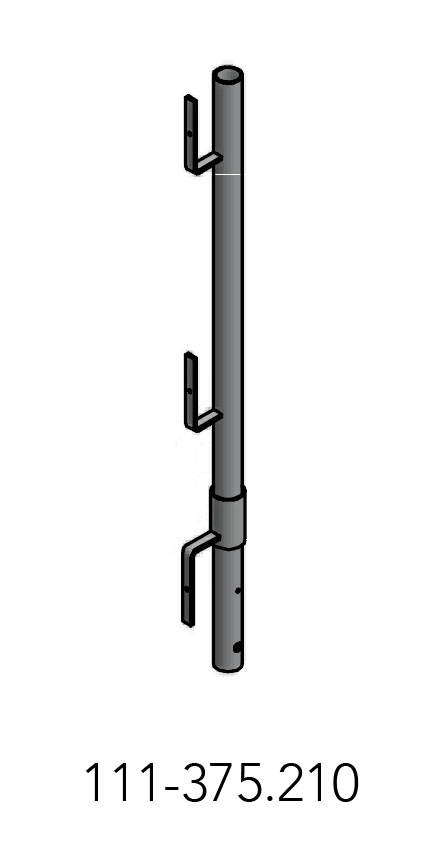

TS12 Montante parapetto GP 120

• Zincato

N. articolo	Altezza	Peso	pz
111-375.210	1,2 cm	5,18 kg

TS12 Montante parapetto GP 120 Tobler SA

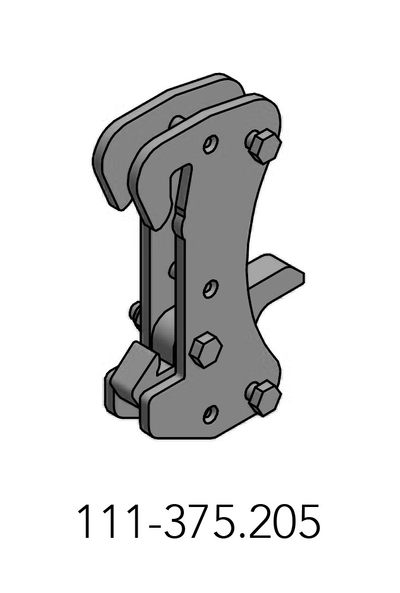

TS12 Scarpetta di sospensione BK 120

• Zincata
• Avvitata con 2 viti esagonali M12 × 75 alla TS12 Mensola di getto BK 120

N. articolo	Peso	pz
111-375.205	3,21 kg

TS12 Scarpetta di sospensione BK 120 Tobler SA

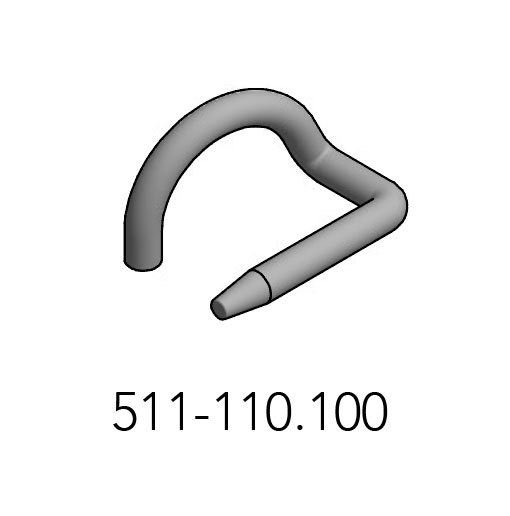

Spina a innesto

• Zincata
• Per il fissaggio dei montanti parapetto TS12 GP 120 alla mensola di getto TS12 BK 120

N. articolo	Peso	Diametro Ø	pz
511-110.100	0,26 kg	13 mm

Tutti i prezzi netti in CHF, IVA e trasporti esclusi, da magazzino.
Si applicano le condizioni generali di Tobler SA.
